Суть проблемы была в следующем, замок стал себя не адекватно вести самопроизвольно открываться включался свет в салоне что привело к разрядки батареи в ноль из-за замка машину нельзя было оставить без присмотра. Предположение было что накрылся микро переключатель  в замке, оказалось коррозия и обрыв дорожки.

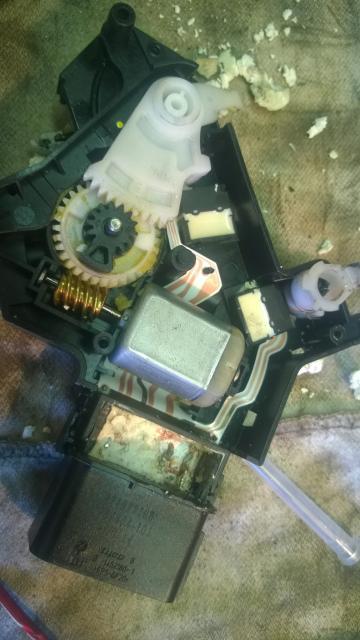

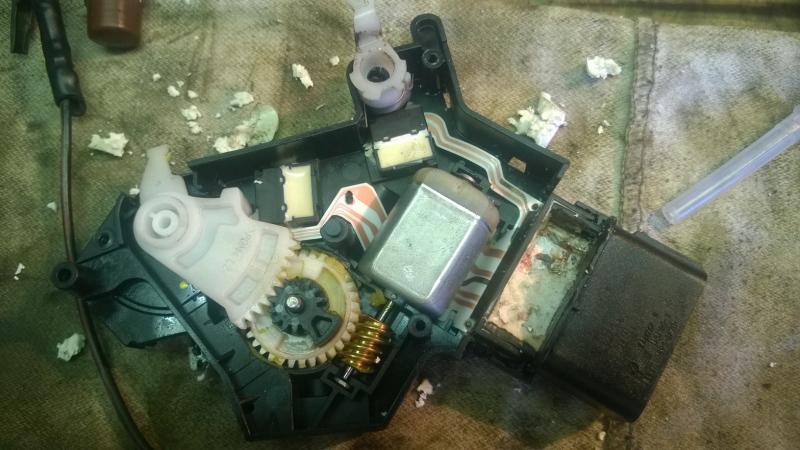

На фото видно устройство замка и место где коррозия съела дорожки остается снять компаунд, которым залит разъем зачистить медные дорожки  и пропаять место обрыва. Коротко опишу некоторые моменты.

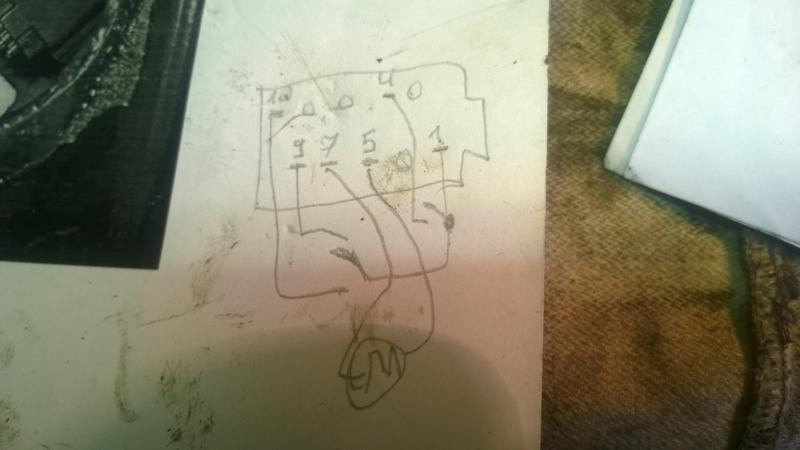

1 Снять обшивку двери и отсоединив разъем прозвонить переключатели и мотор согласно схемы замка если все звонится нормально проверяйте провода между дверью и кузовом возможно переломились слабое место если в результате прозвонки нашли проблему в замке разбирайте дальше.

2 Открутить три винта крепления механизма замка к двери с торца двери   понадобится набор звездочек.

3 Дальше наверное самое сложное отсоединить  два троса и толкатель от замка и вытащить замок  из двери как бы это не было трудно но возможно . Понадобится два инструмента типа шило нажать пластиковые защелки на тросах чтоб освободить крепления рубашки троса и потом повернув крепление самого троса  в определенном положение он отсоединиться  от рычага механизма замка, второй трос также отсоединяется, толкатель в верхней части замка отсоединяется путем поворачивания корпуса самого замка так чтобы толкатель вышел из отверстия.

4  Вытащив замок разобрать на две части отсоединив электрическую от механической самого замка три винта под звездочку.

5  В электрической части откручиваем крышку пластиковую тоже на трех винтах под маленькую звездочку и получаем доступ к электрической начинке замка, при помощи прибора и  тонких иголок ищем неисправную цепь, иголками прокалываем не сильно дорожки выполненные на пленочном основание.

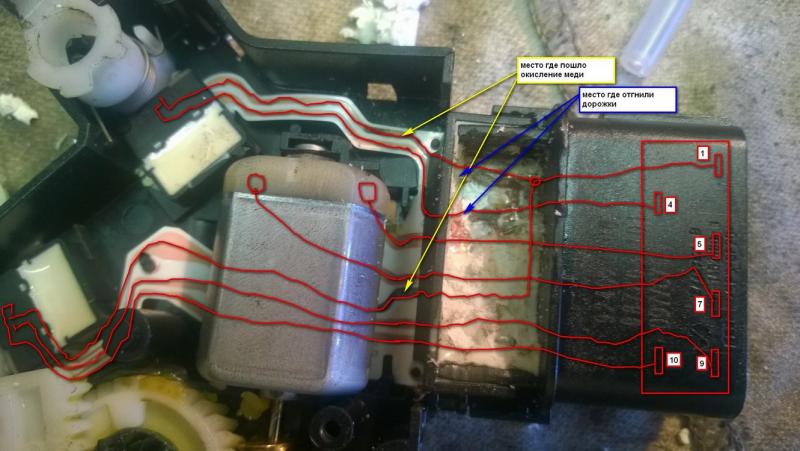

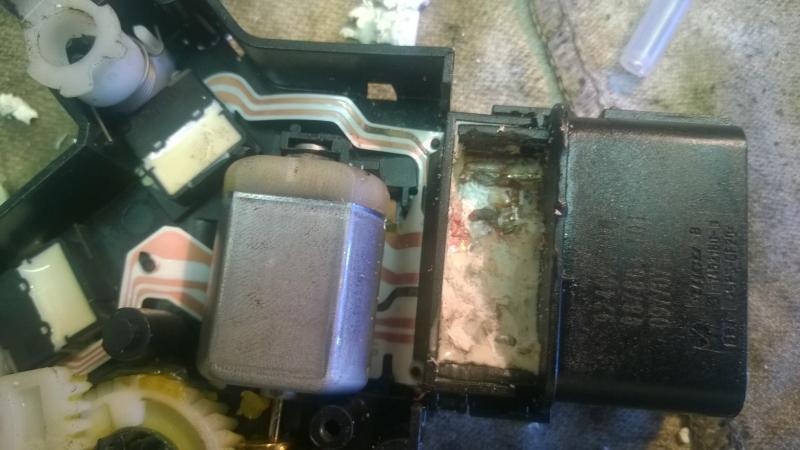

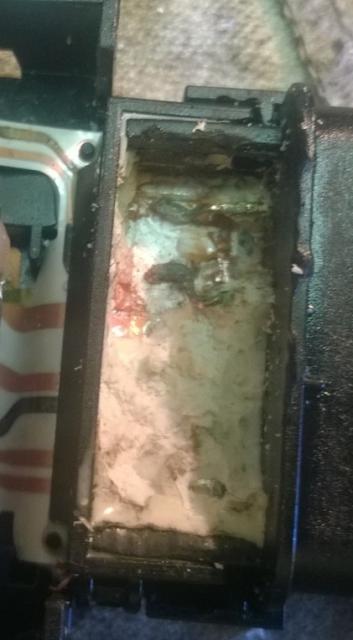

6  Нормальные дорожки имеют разовый цвет если на дорожке есть потемнение как на фото в этом месте большая вероятность обрыва или окисление , та часть шлейфа которая припаивается к разъему залита твердым компаундом снимая его будьте аккуратны можно оторвать проводники разъема от шлейфа.

7  Все восстановив места пайки защитить герметикам на основе акрила без уксуса все проверти без сборки потом можно всё собрать в обратной последовательности.



Всё описал как смог, фоток мало но повреждение на них видно пробуйте и у вас должно все получится если где-то чуток ошибся заранее  извиняюсь.

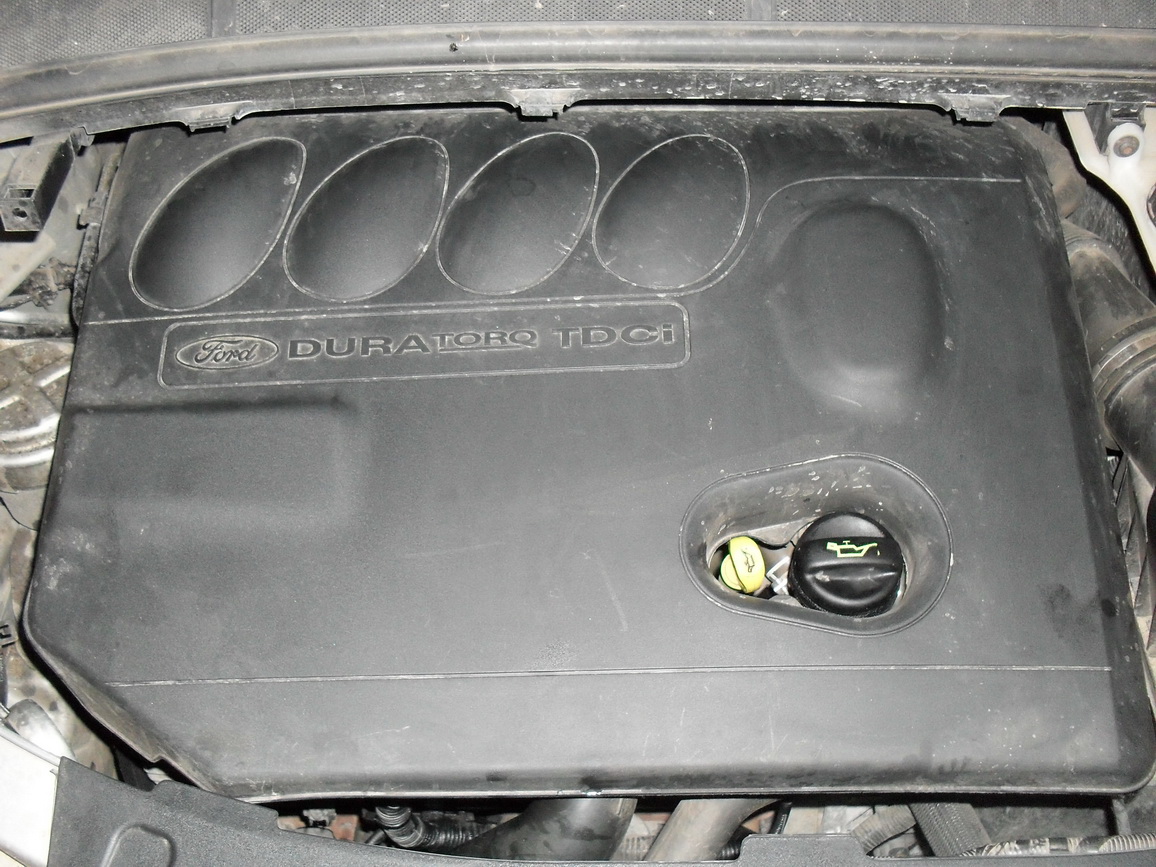

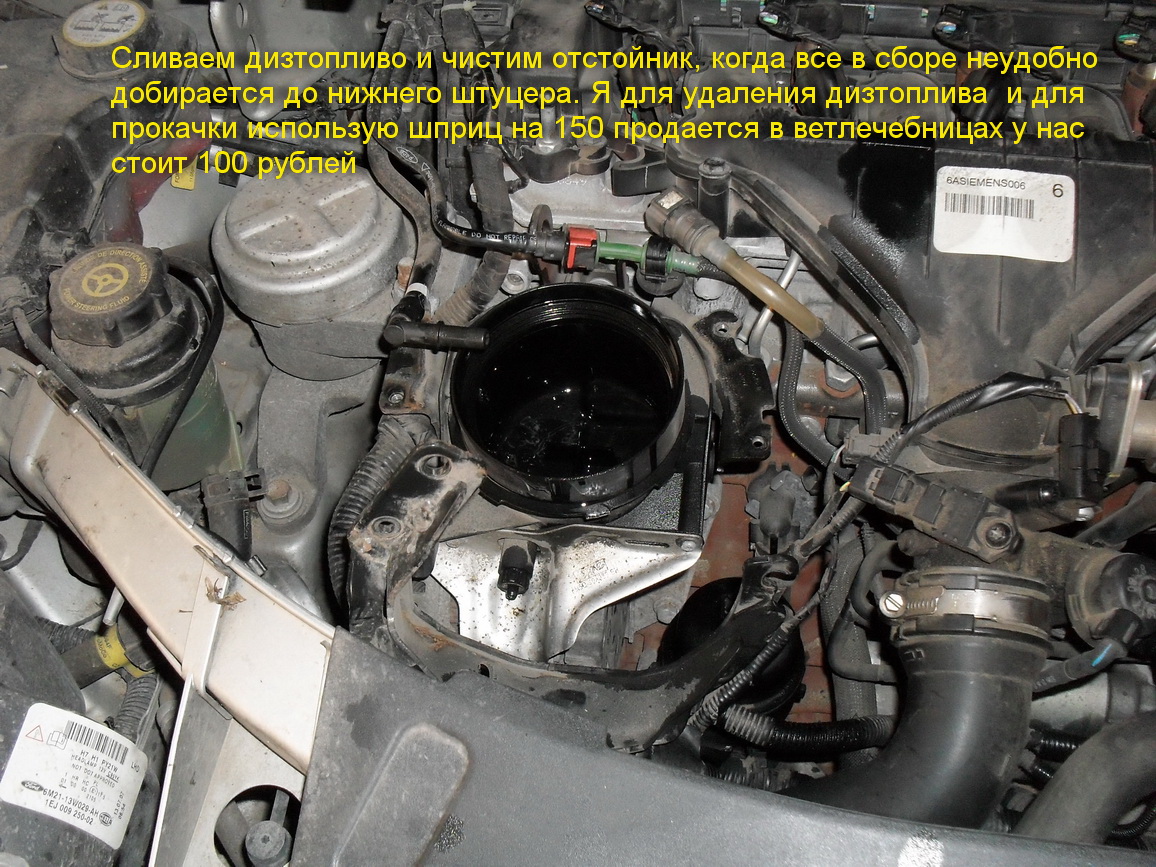

Небольшой фотоотчет замены топливного фильтра на Galaxy 2007 TDCI 2L AZWA.
Этот отчет поможет тем, кто первый раз сам захочет поменять топливный фильтр.
Несколько советов перед заменой фильтра:

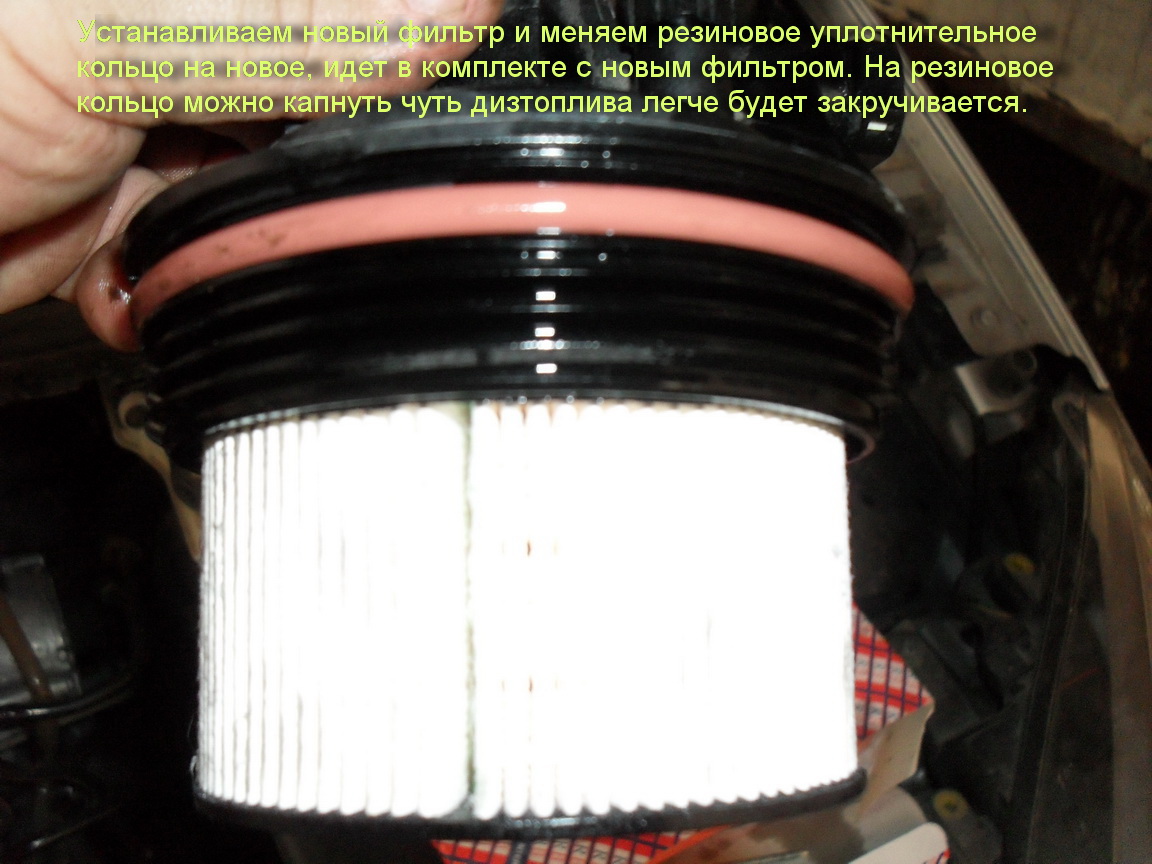

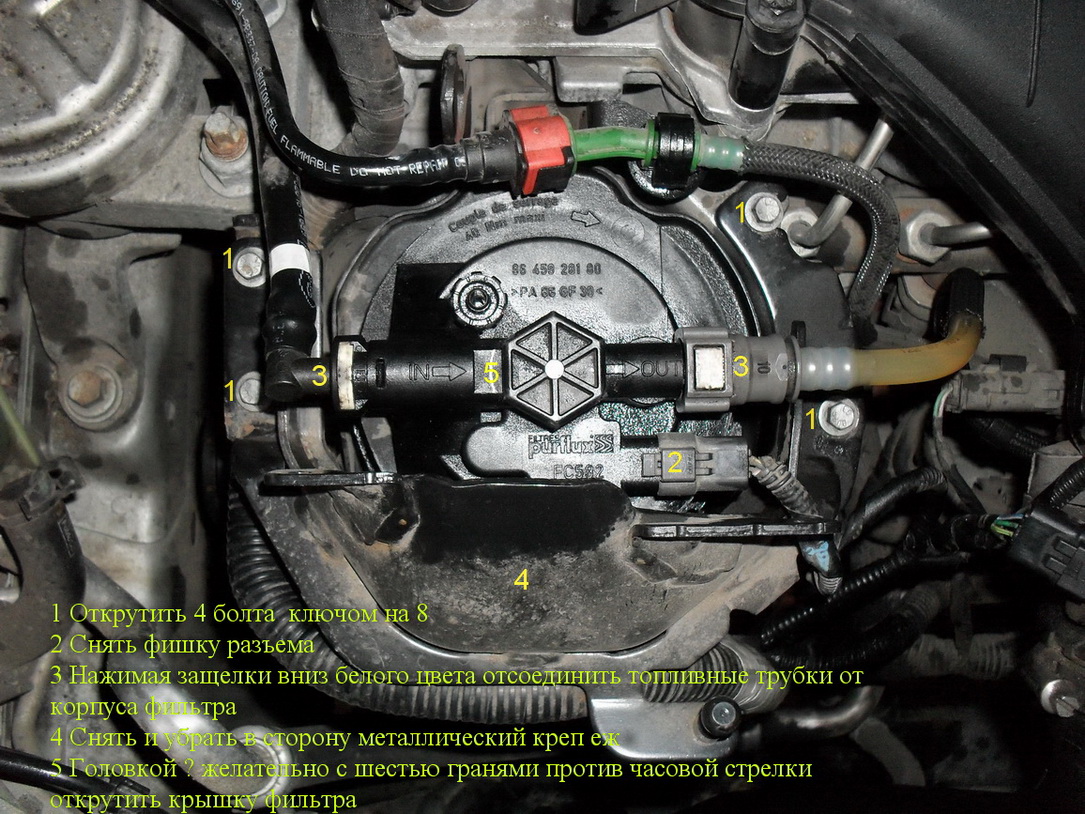

1 Крышка фильтра на резьбе и уплотнительная резинка довольно крепко ее держит, чтобы ее открутить надо приложить хорошее усилие, для этого желательно иметь головку ключа шестигранную, чтобы не слизать пластиковые грани крышки.
2 Соединение топливных шлангов на защелках и чтобы их снять надо защелку нажать вниз тогда шланги снимается без особого усилия.

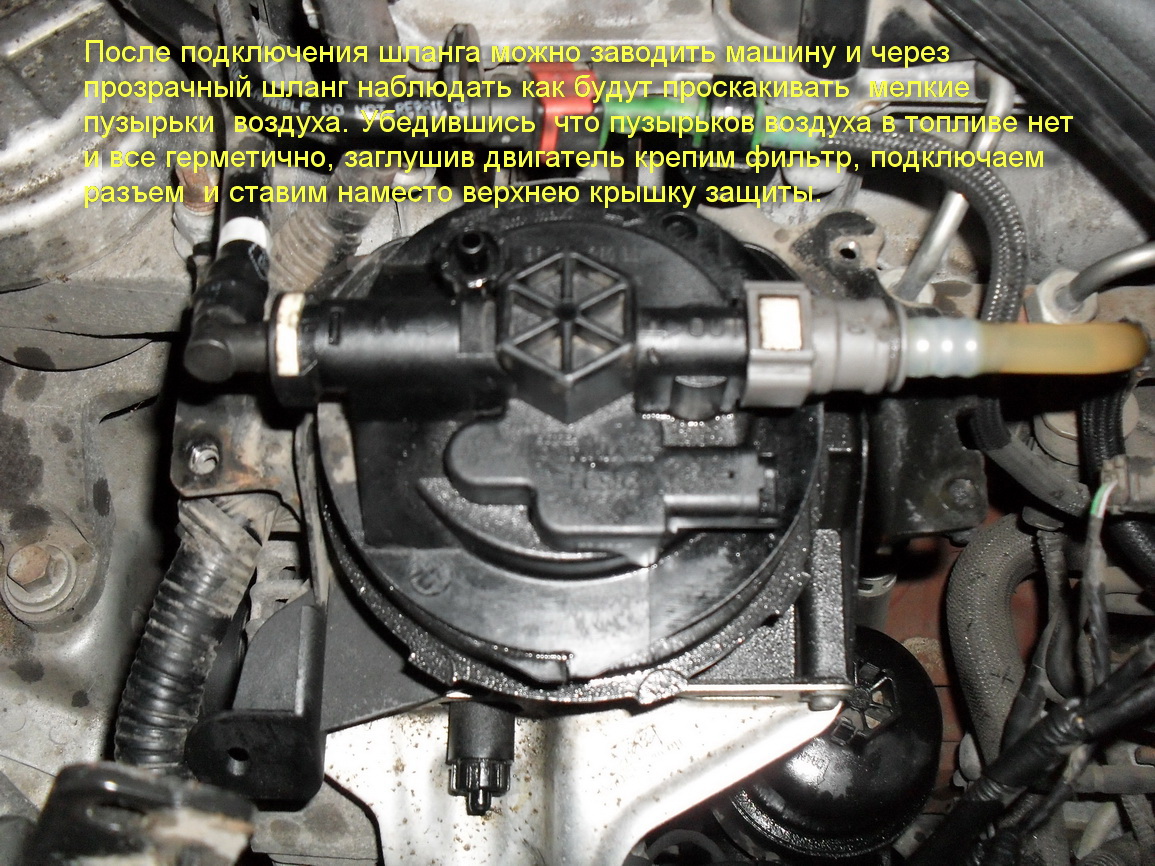

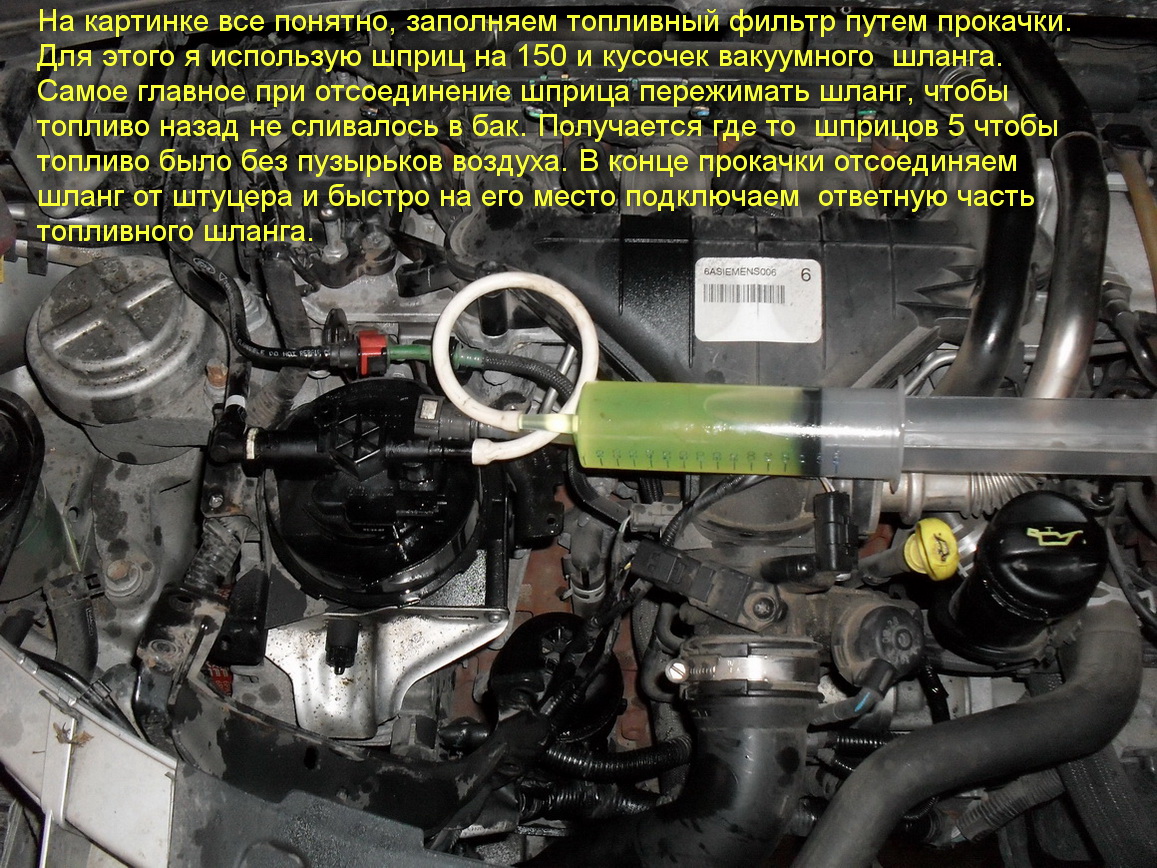

3 Если вы плохо прокачали топливо через фильтр и двигатель поработав несколько секунд заглох повторите процедуру прокачки фильтра плюс заполните топливную магистраль до насоса топливом. Для этого заполненный шприц на 150 топливом вставляем в штуцер топливного шланга он как раз плотно садится и выдавливаем топливо из шприца тем самым заполняем топливную магистраль и сам насос топливом. После такой процедуры двигатель легче будет завести.
