Сообщений в теме: 184

[ZIRON]

Поставил светодиоды в отражатели,красного света,приклеил на стекло,так как не хотел чтобы сильно было видно светящиеся точки от светодиодов.





так выглядит один





а так оба,немного темнее чем оснавные,если желание появится поставлю ярче.

[mali17]

красивенько получилось



Поставил светодиоды в отражатели,красного света,приклеил на стекло,так как не хотел чтобы сильно было видно светящиеся точки от светодиодов.





так выглядит один





а так оба,немного темнее чем оснавные,если желание появится поставлю ярче.

[Sergejoreshkin]

Поставил светодиоды в отражатели,красного света,приклеил на стекло,так как не хотел чтобы сильно было видно светящиеся точки от светодиодов.





так выглядит один





а так оба,немного темнее чем оснавные,если желание появится поставлю ярче.

Хм...А те что ниже в бампере должны светиться??

Это и есть задние противотуманки??

[pjv]

Хм...А те что ниже в бампере должны светиться? Это и есть задние противотуманки?

В том том прикол что не должны, в стоке это просто отражатели  человек их них доп габариты сделал

[Sergejoreshkin]

В том том прикол что не должны, в стоке это просто отражатели  человек их них доп габариты сделал

у меня не горят,нажимаю пишет что не исправны задние противотуманные фары.Я подумал что я не там искал,что они и есть снизу,а я в крышке думал.

[pjv]

Туманки во внутренних фонарях.

[Nebhotep]

Я положил диодов в в зеркалах, очень хорошо получилось:



Обязательно CANBUS:




[Nebhotep]

Вот что натворил:



* Все плафончики Golf MK3 , MT4 , Бора, Sharan , Passat по итогам 2006 и более . поместиться в дверях S-Max .

Размеры соответственно 70 мм . , высота - 32мм . , овальной формы .


Я заказал a из Гольф Mk4+ кабелей и разъемов :






Кабели ввестил в 12-контактный разъем , с цветами фиолетовый / зеленый, масса 6-ой контакт и 12v 8-ой контакт . На передней пассажирской двери , цвета разные, но выводы в разъеме одинаковы. Это то, что  после вмешательства .




Внутри разъема контакты пронумерованы , так что вы не ошибетесь места , хотя осторожны, чтобы не загорелся после этого.









На двери (предупредительный красный свет и белый свет вокруг порогов ) :




Когда приедут светодиодные лампы ( оригинальные  C5W ) буду сделать еще некоторые фотографии того, как это выглядит .

">

Сообщение отредактировал Nebhotep: 19 Март 2014 - 22:28

[Soloma]

to Nebhotep

а можешь артикулы плафончиков для Гольфа дать?

[Nebhotep]

to Nebhotep

а можешь артикулы плафончиков для Гольфа дать?



1J0947411B



* Все плафончики Golf MK3 , MT4 , Бора, Sharan , Passat, Galaxy 2000-2006  поместиться в дверях S-Max .

Размеры 70 мм х 32мм . , овальной формы .

[niv26]

Вот что натворил:

* Все плафончики Golf MK3 , MT4 , Бора, Sharan , Passat по итогам 2006 и более . поместиться в дверях S-Max . Размеры соответственно 70 мм . , высота - 32мм . , овальной формы .Я заказал a из Гольф Mk4+ кабелей и разъемов :Кабели ввестил в 12-контактный разъем , с цветами фиолетовый / зеленый, масса 6-ой контакт и 12v 8-ой контакт . На передней пассажирской двери , цвета разные, но выводы в разъеме одинаковы. Это то, что после вмешательства .

Вообще на дверном модуле есть спец пины под эти фонарики, видимо где то в европе они идут штатно, только их нужно активировать в конфигурации авто, а то работать не будут, надо посмотреть точно, где то толи на мондюках европейских эту приблуду видел и проводка в дверях была
В конфигурации это называется,- Front warning door lamp

Сообщение отредактировал niv26: 06 Апрель 2014 - 22:10

[СВА]

Вообще на дверном модуле есть спец пины
В конфигурации это называется,- Front warning door lamp

Илья, если знаешь номера или расположение пинов, расскажи. А если еще есть возможность продемонстрировать, то вообще супер.

[niv26]

Илья, если знаешь номера или расположение пинов, расскажи. А если еще есть возможность продемонстрировать, то вообще супер.

Да вот вчера побыстрому смотрел, чего то не нашел их на схемах, а до этого видел их вроде, разберусь , конечно же все расскажу и покажу

[AND]

Да вот вчера побыстрому смотрел, чего то не нашел их на схемах, а до этого видел их вроде, разберусь , конечно же все расскажу и покажу



Некоторые галки до рестайла шли уже с плафонами, а не с катафотами.

[СВА]

Если всё это дело замутить, то наверняка придется тянуть проводку от каждой двери до ГЕМа, чтобы при открытии какой-либо двери загорался плафон именно этой двери. Почти на 100% уверен, что проводки внутри дверей нет.

Если делать как Nebhotep (питание от подсветки плафонов в наружных зеркалах), то при открытии любой двери загораются все четыре плафона вместе. Но это кому как нравится.

[niv26]

Если всё это дело замутить, то наверняка придется тянуть проводку от каждой двери до ГЕМа, чтобы при открытии какой-либо двери загорался плафон именно этой двери. Почти на 100% уверен, что проводки внутри дверей нет.
Если делать как Nebhotep (питание от подсветки плафонов в наружных зеркалах), то при открытии любой двери загораются все четыре плафона вместе. Но это кому как нравится.

Нет, не нужно, тянуть придется если только в двери -от дверного модуля до фонарика

Сообщение отредактировал niv26: 07 Апрель 2014 - 17:14

[СВА]

Нет, не нужно, тянуть придется если только в двери -от дверного модуля до фонарика

Как узнать поддерживает дверной модуль такую функцию или нет?

Если что не так пишу поправьте.

[niv26]

Как узнать поддерживает дверной модуль такую функцию или нет?
Если что не так пишу поправьте.

Я думаю все поддерживают, ну может быть только 6 го года нет- короч не суети - найдем все зафотаем и выложим, или сам, разбирай дверь, срезай вспененую пылевлаго защиту и смотри наличие проводочки с разъемчиком в районе замка , оно там было примотано на сколько помнится

[Nebhotep]

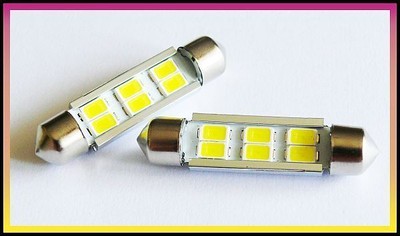

Наконец пришли лампочки с 5630 диодами:





и да будет свет:





[СВА]

Наконец пришли лампочки с 5630 диодами:



и да будет свет:




Что за светодиоды?
